リバースエンジニアリングとは?
Reverse Engineering
完成された製品を分析し、
設計概念
や技術原理を把握して
再現する
技術的・工学的アプローチです。
既に完成した製品の開発プロセスを
逆順に追跡することで、
構造や動作原理を
深く理解することができます。
複製ではなく、
学習と
イノベーションのための
技術分析プロセスです。
技術をより深く理解し、
より良い方向へ発展させ
るための
不可欠なイノベーションツールです。
既存技術の構造と原理を精密に
分析し、
機能改善、性能向上、
新製品開発、競合他社との比較、
セキュリティ脆弱性の改善など、
幅広い価値を提供する高度な
技術です。
文書や設計情報が不足している製品にも
効果的に
適用され、先進国ではすでに
専門分野として確立
されています。
グローバル市場で
検証された
PCBリバース
エンジニアリングの価値
世界中の産業において、リバースエンジニアリングは革新・コスト削減・
互換性向上を牽引する前向きな戦略として急速に台頭しています。
海外での教育および講演
Education & Lectures
リバースエンジニアリングは、海外の主要大学や研究
機関において、体系的な教育と講演を通じて専門知識
として取り扱われています。
海外の専門教材
Professional Textbooks
海外では、リバースエンジニアリングを扱った専門教材
や学術書が幅広く出版されており、理論から実務まで体
系的に学習することができます。

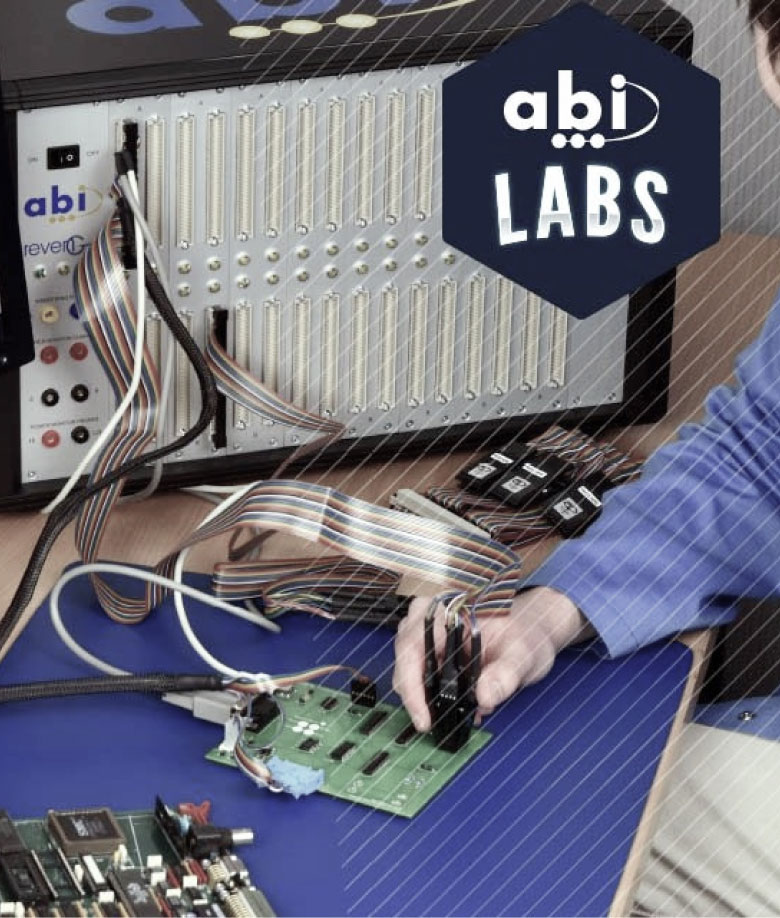

海外の専門装置
Specialized Equipment
リバースエンジニアリングの解析と設計を支援する多
様な専門装置が、海外市場で活発に開発・普及してい
ます。

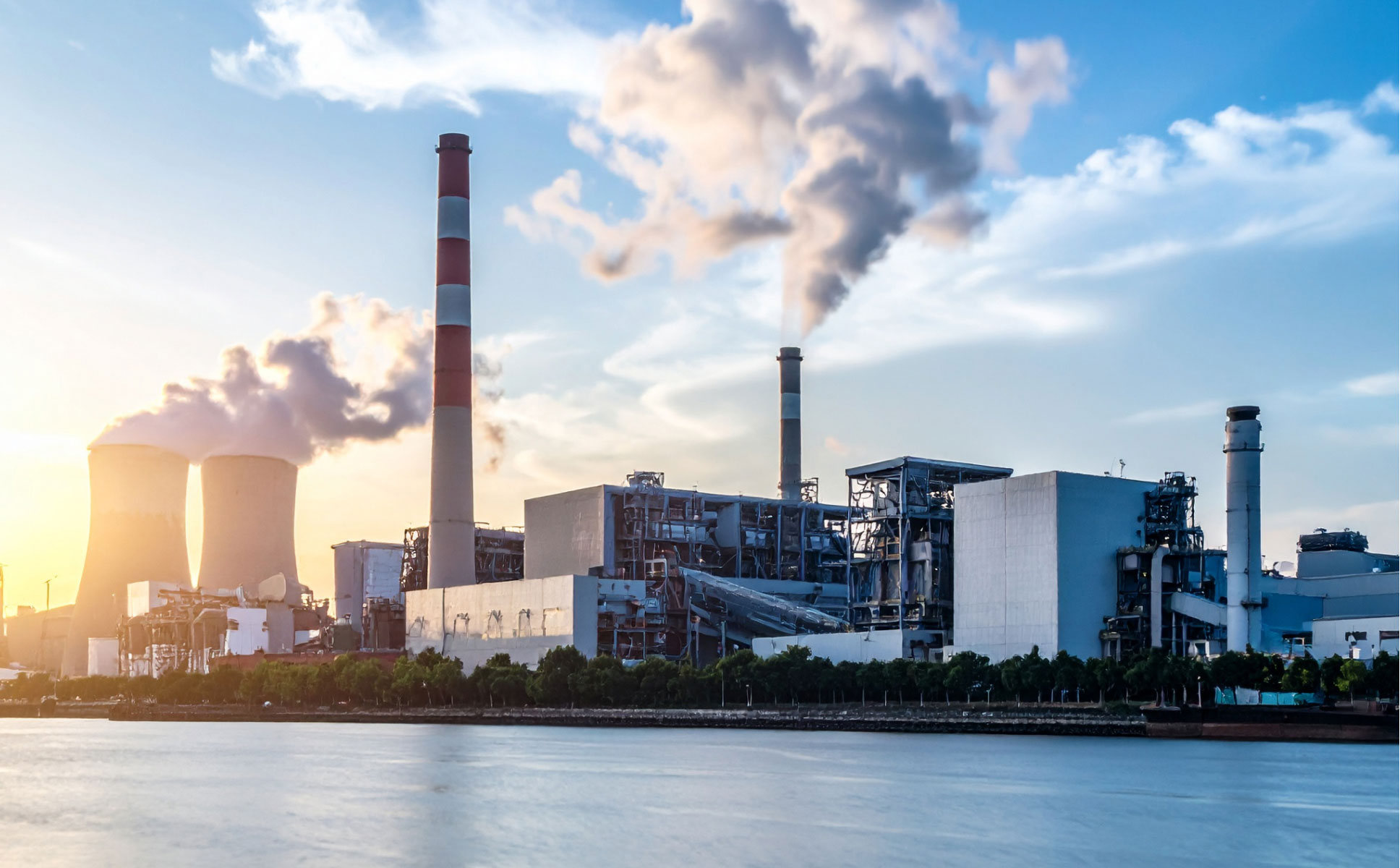

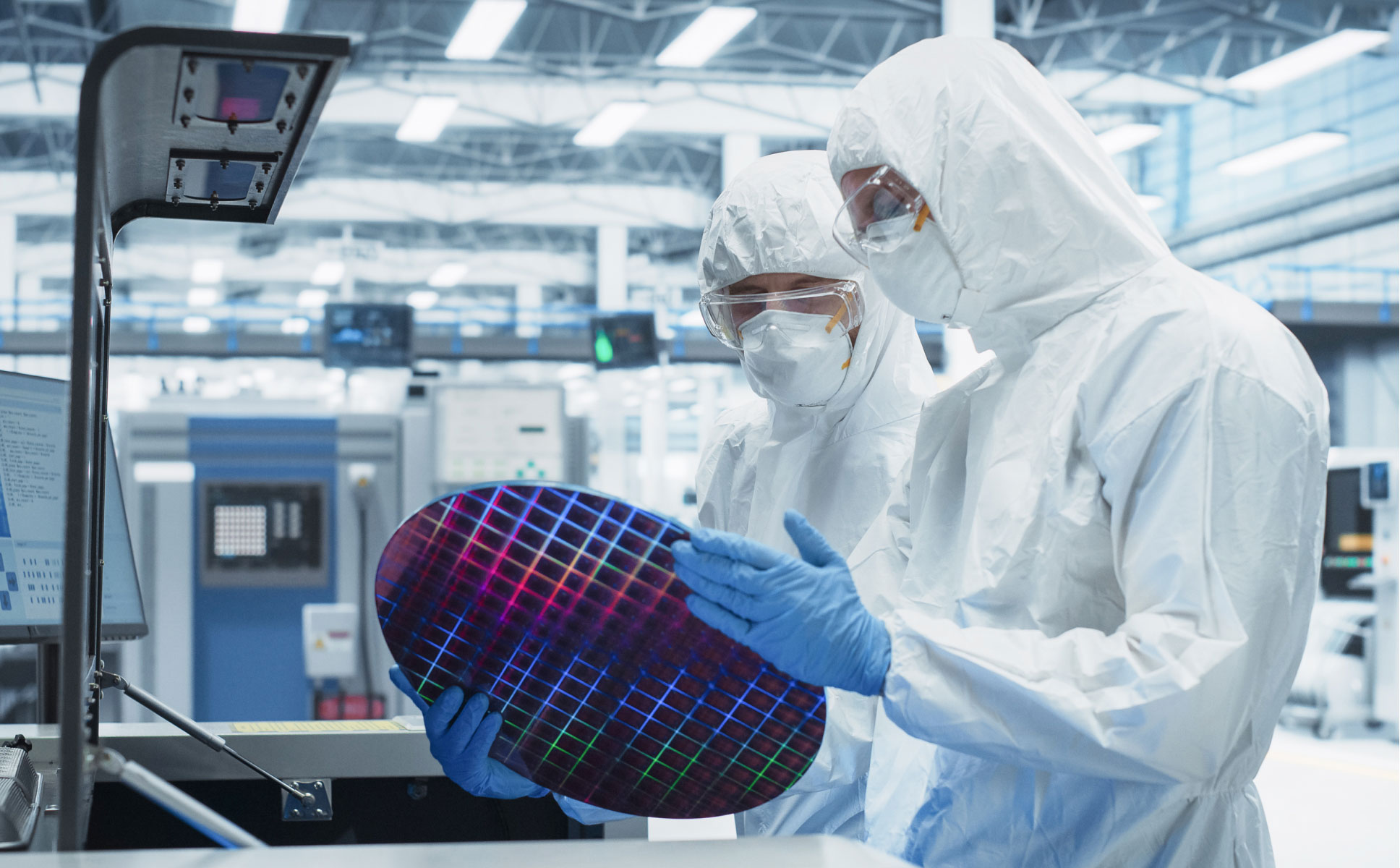

すべての産業に適用される
リバースエンジニアリング
リバースエンジニアリングは、
さまざまな産業において
国産化
開発や生産中止品への対応、保守、
先進技術の分析を可能にし、
技術自立と生産安定性を実現する
中核的な能力です。
技術価値
最短期間での開発
最小投資費用
高い精度
先進技術の獲得
最大利益の創出
リバースエレクトロニクスは、
継続的な研究と技術革新を通じて、
製品の構造と価値を新たに解釈し、
単なる模倣を超えて、
新たな技術的価値を創出します。
作業工程
リバース電子は、
設計から試作品の製作・検証まで、
PCBリバースエンジニアリングの全工程を
ワンストップで提供し、
精密な分析と体系的なプロセスにより、
高い信頼性を備えた成果を提供します。
サンプル確認
主要部品と設計方式を確認

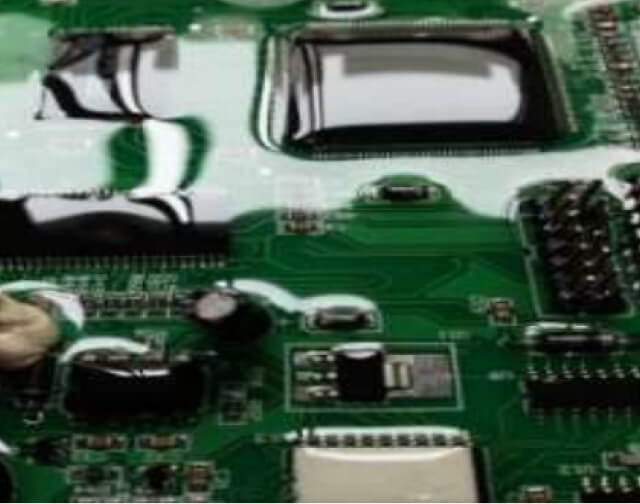

コーティング除去
PCBコーティング・
エポキシ除去技術保有

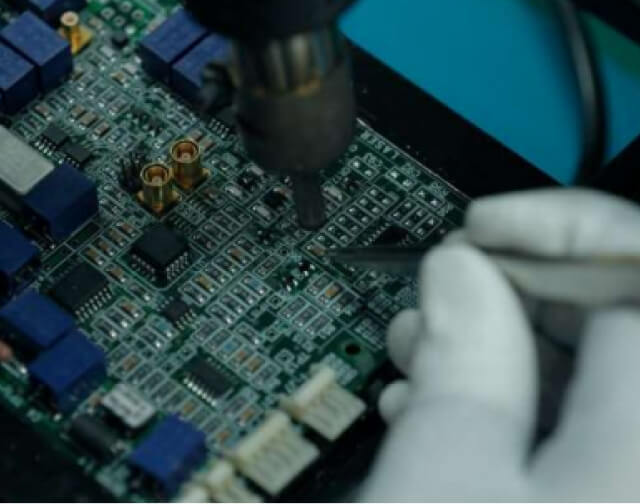

部品取り外
熟練者が無損傷で取り外し・
保管

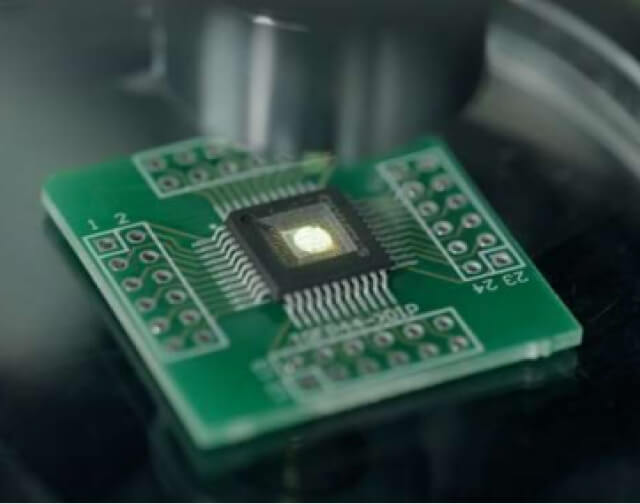

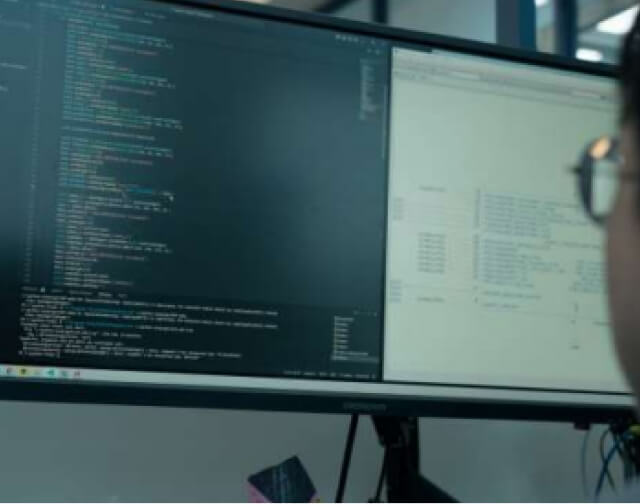

ファームウェア抽出
ROMライター・
専用エミュレータにより
Fusebit設定MCUから抽出可能

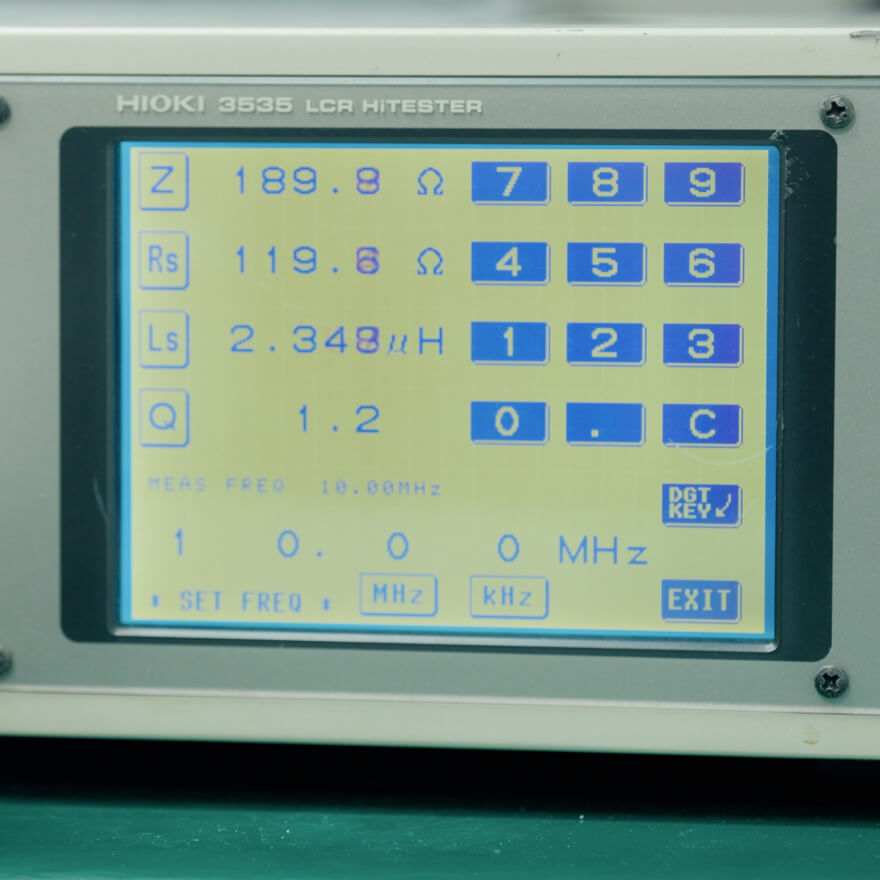

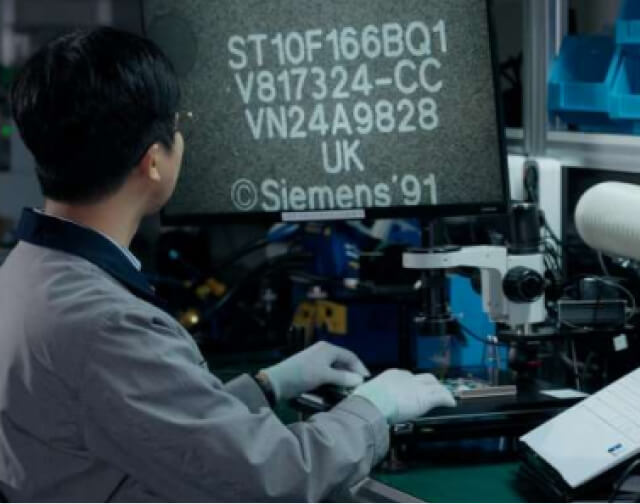

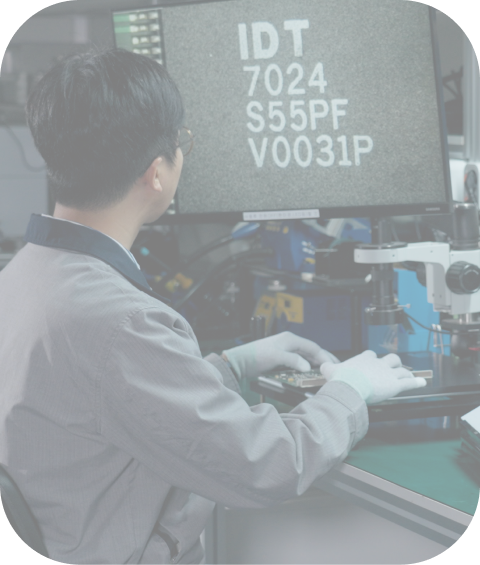

部品解析
SMD MARKING CODE DATABASE
と計測装置により
迅速かつ正確に部品を解析
PART LIST 表記
詳細品名を確認し
代替部品を選定して表記

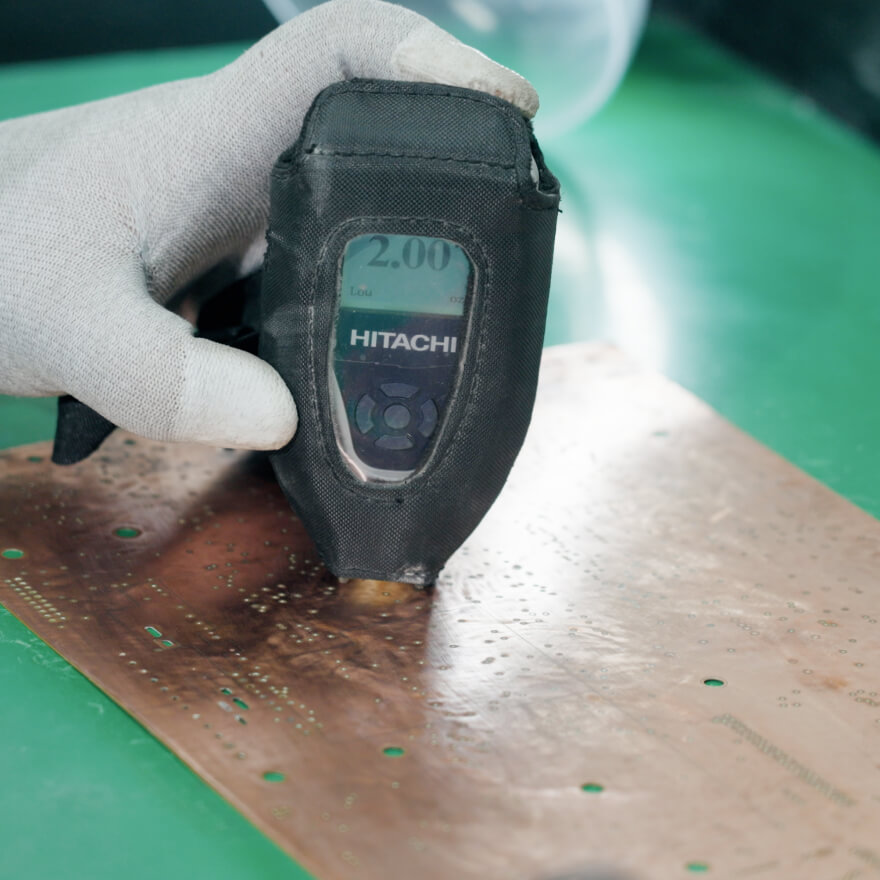

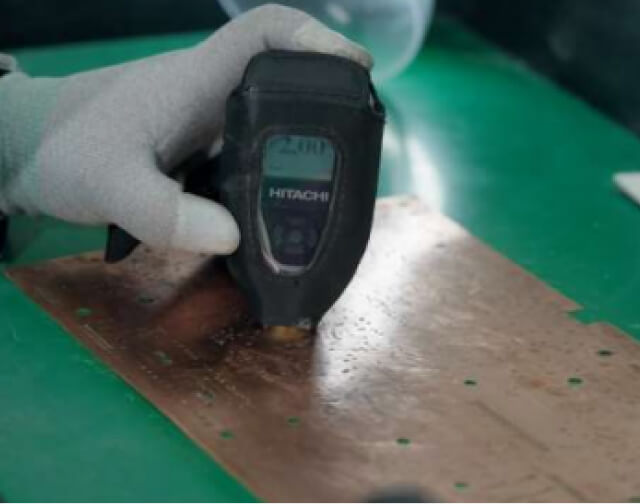

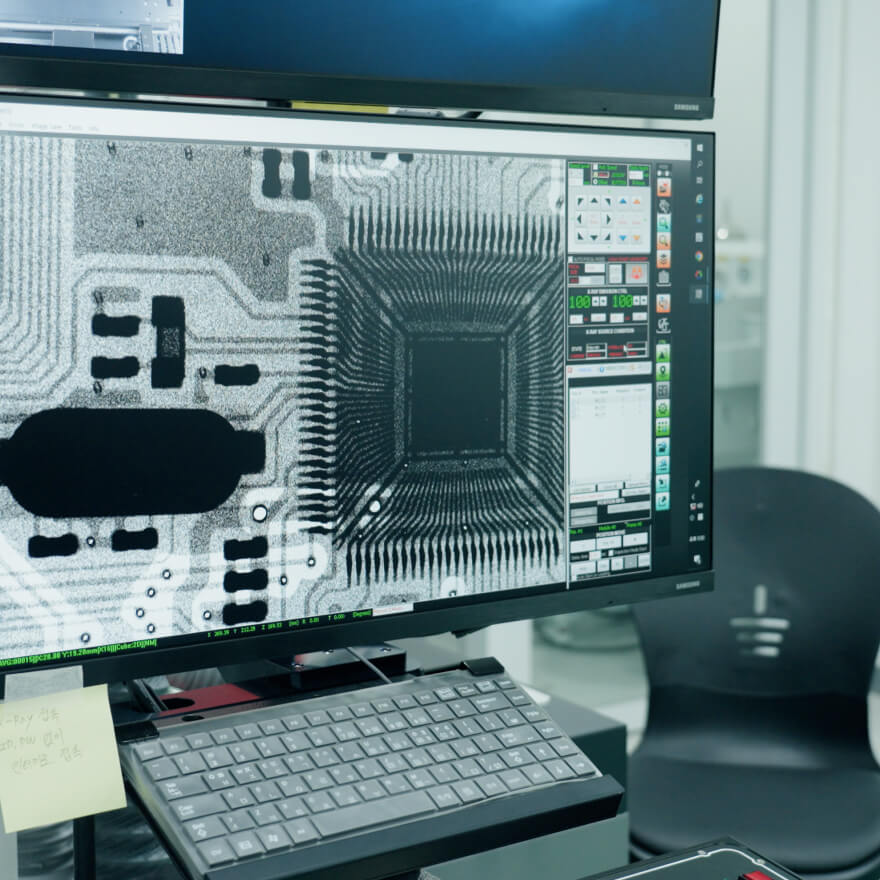

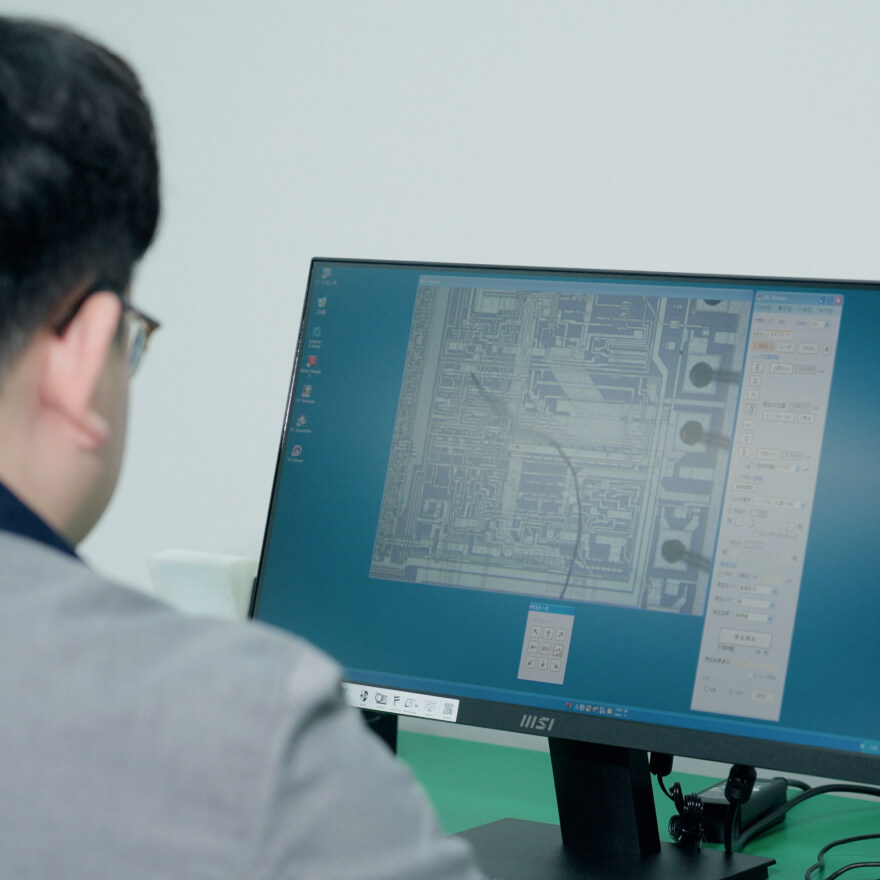

PCB Delayering
多層MLB・Build-up基板の
各層パターンと厚みを確認

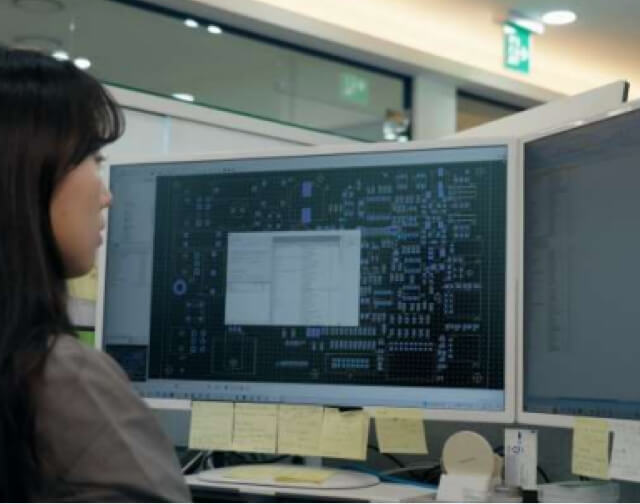

ARTWORK
スキャン画像から1:1で設計化し
アートワークに対応
対応します

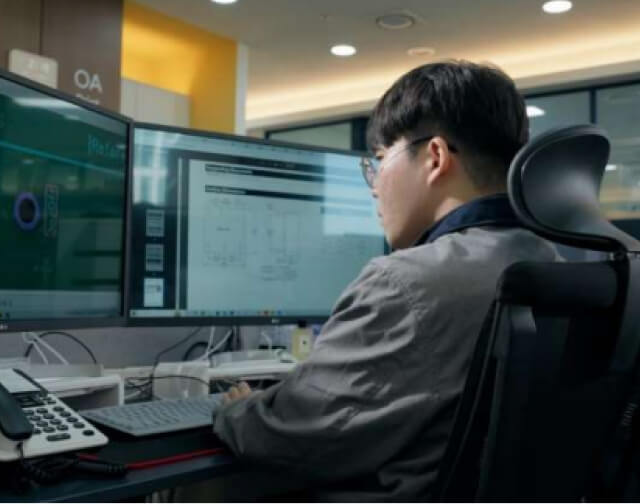

回路抽出
回路図作成規格に基づき
高精度で回路図を作成・提供

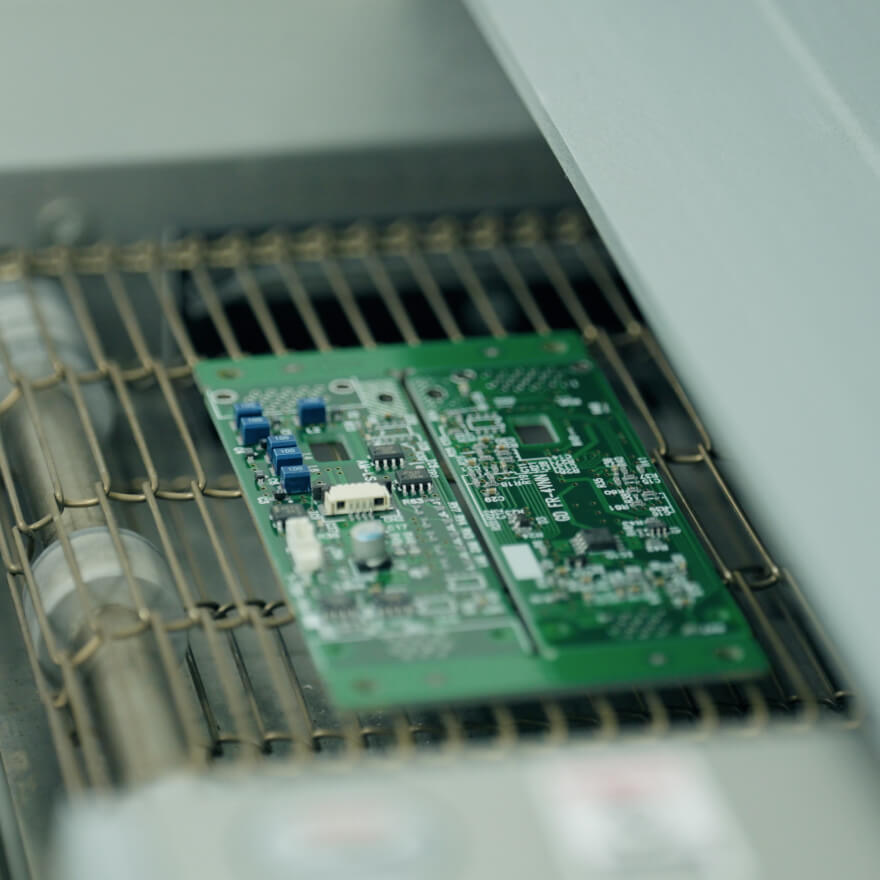

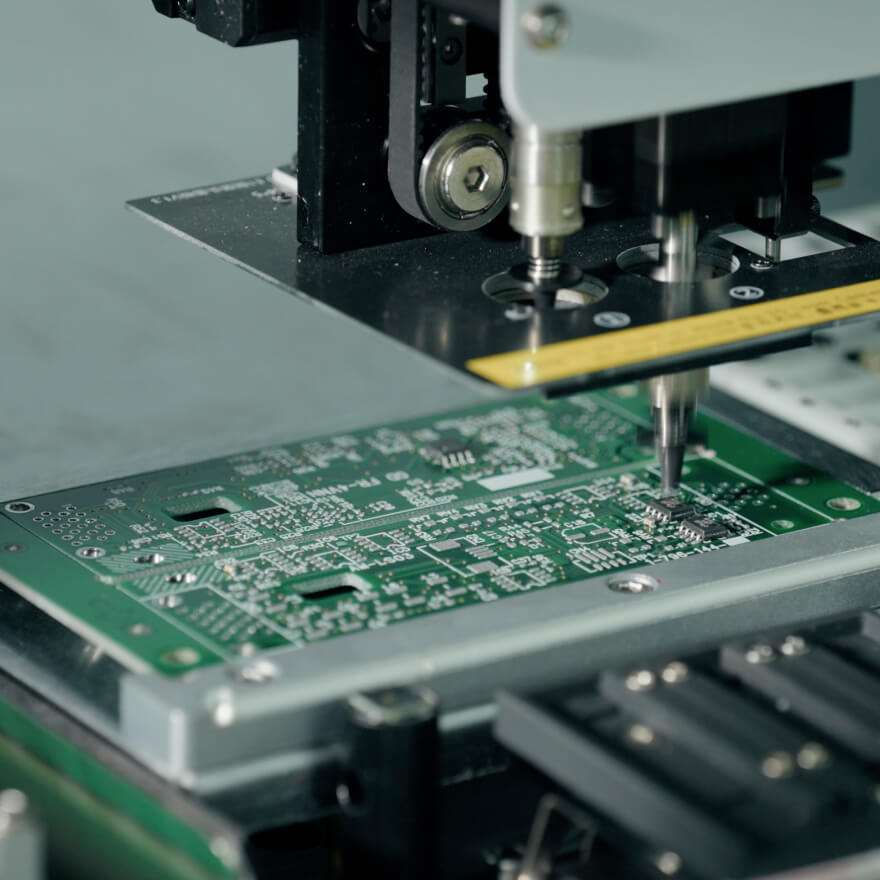

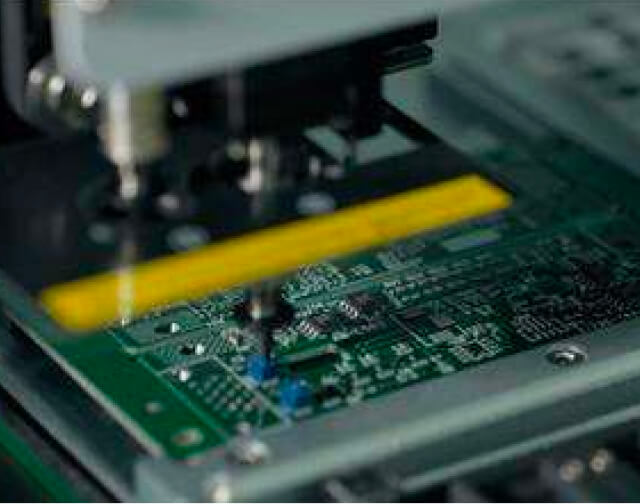

試作品製作
SMT実装・検査設備により
少量多品種に最適化した生産と
短納期・高品質で供給

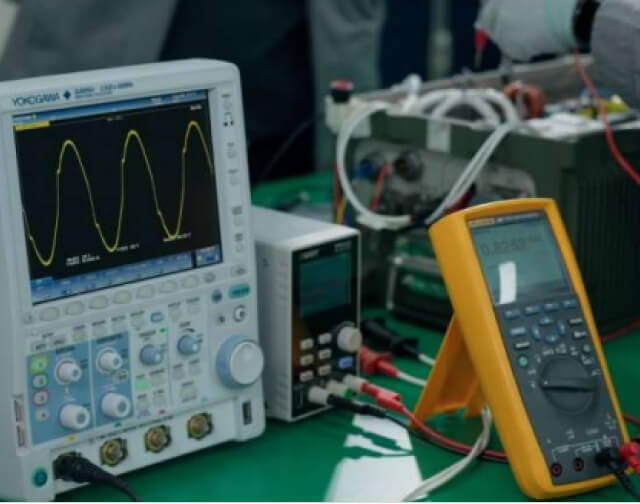

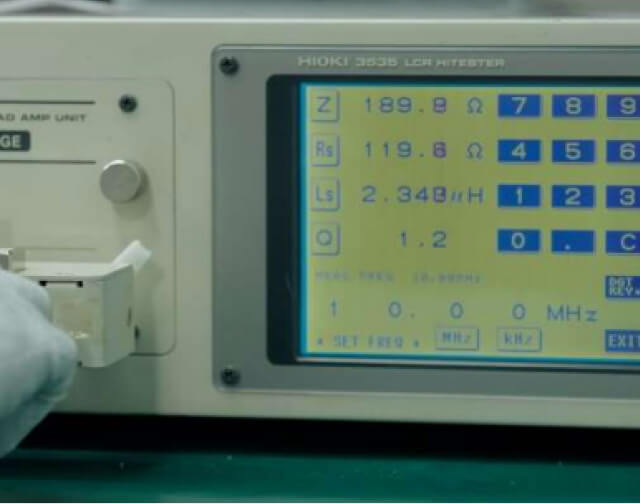

性能検証・納品
純正品同等以上の性能を確認し
改善後、Field Testを実施
検証完了後に納品

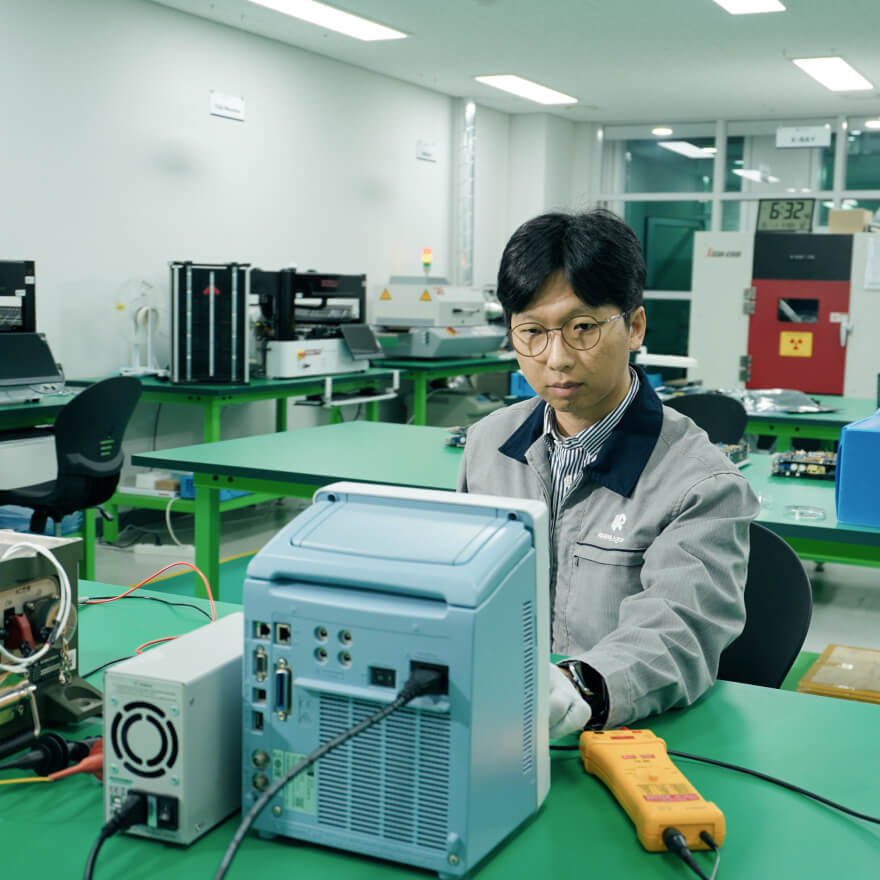

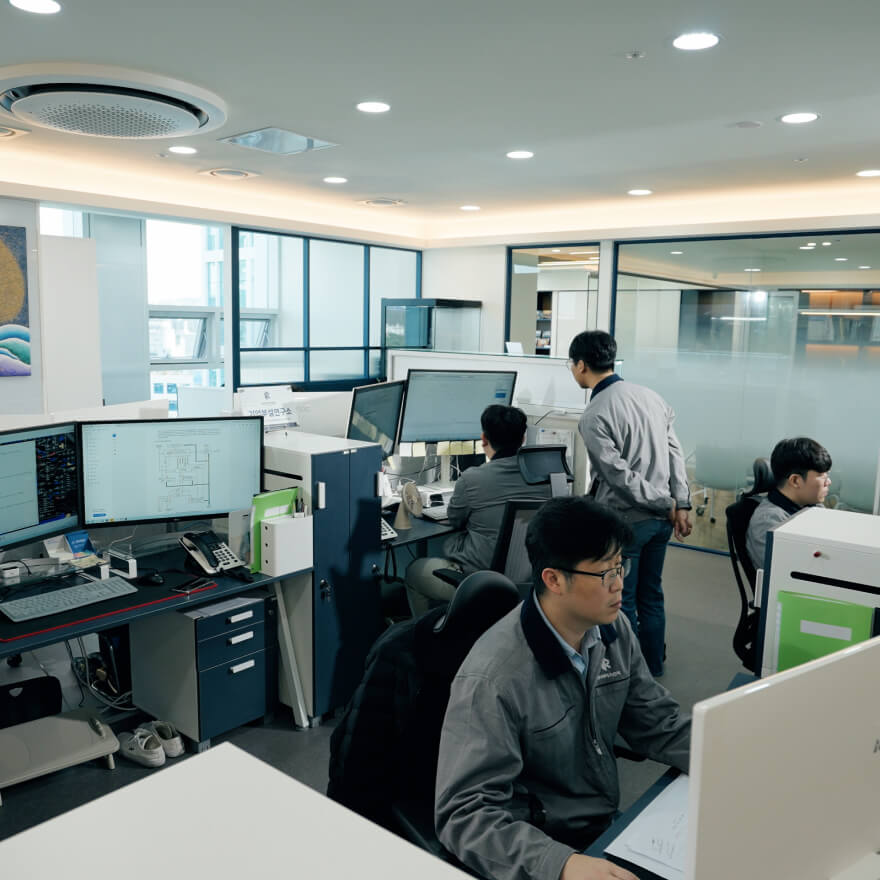

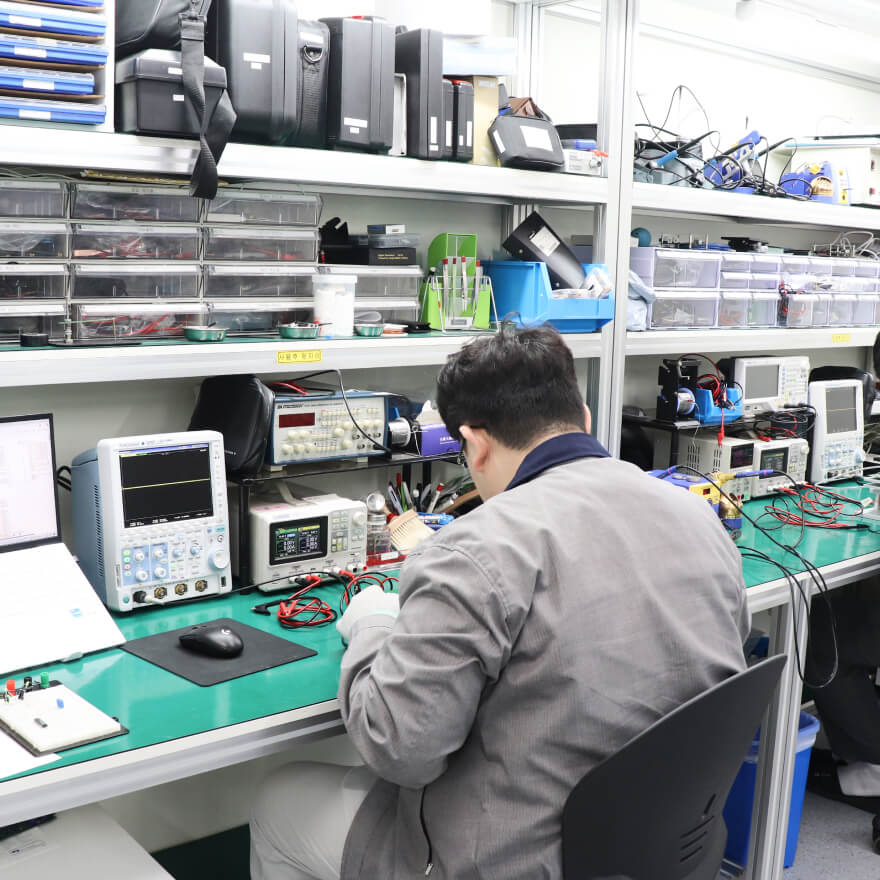

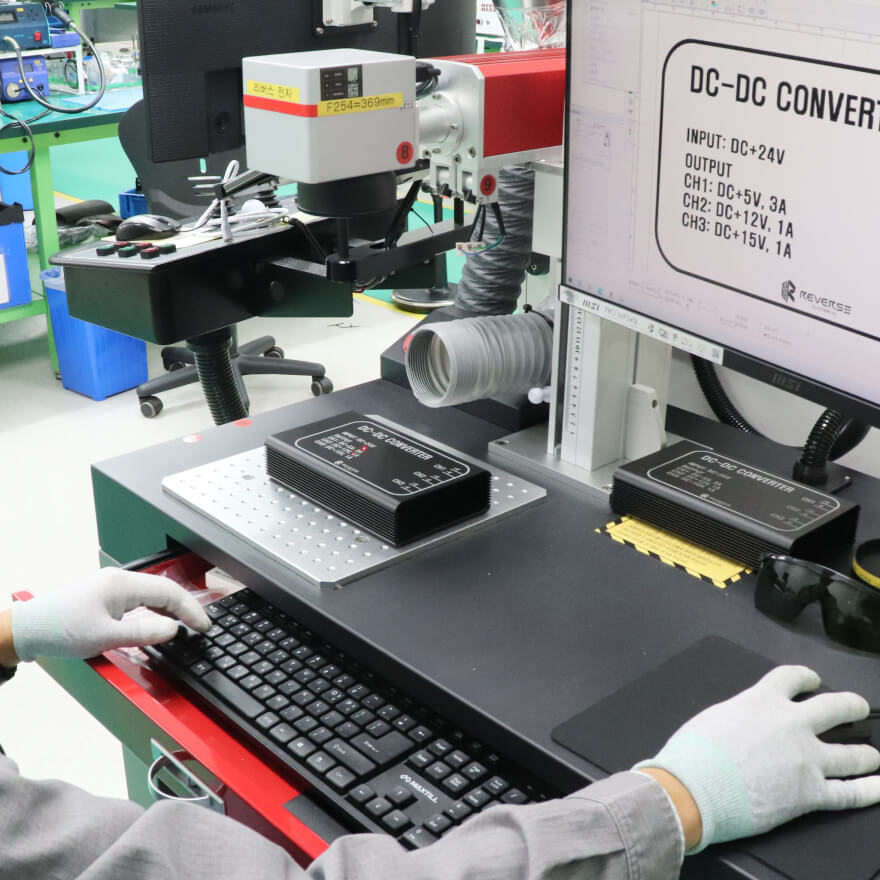

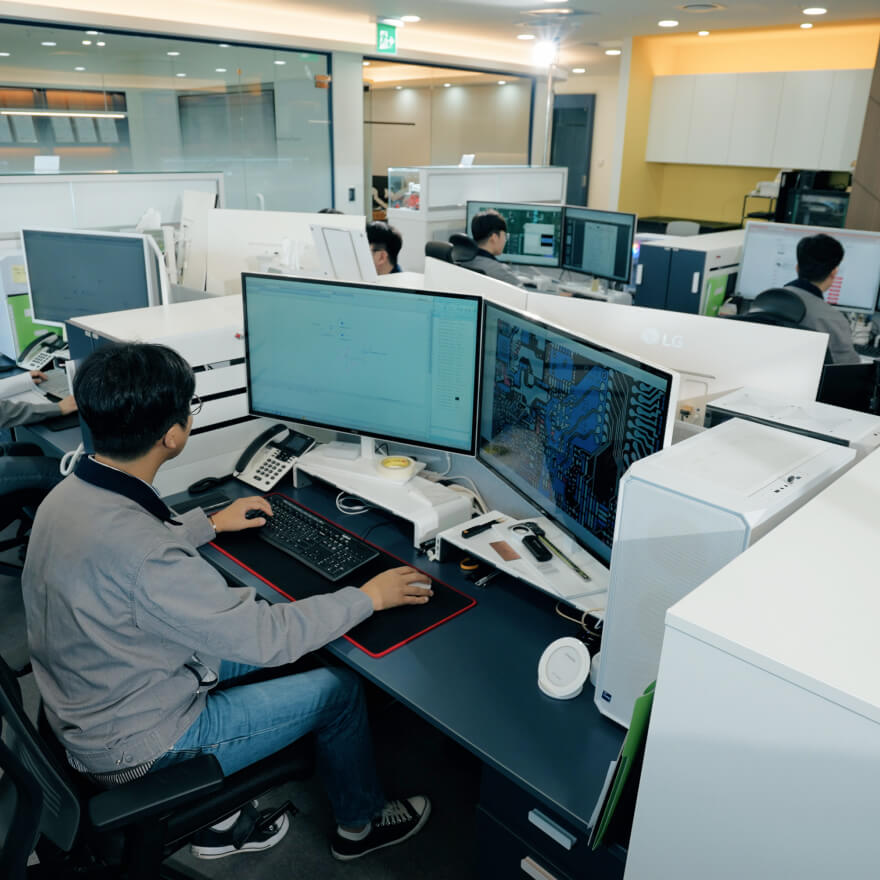

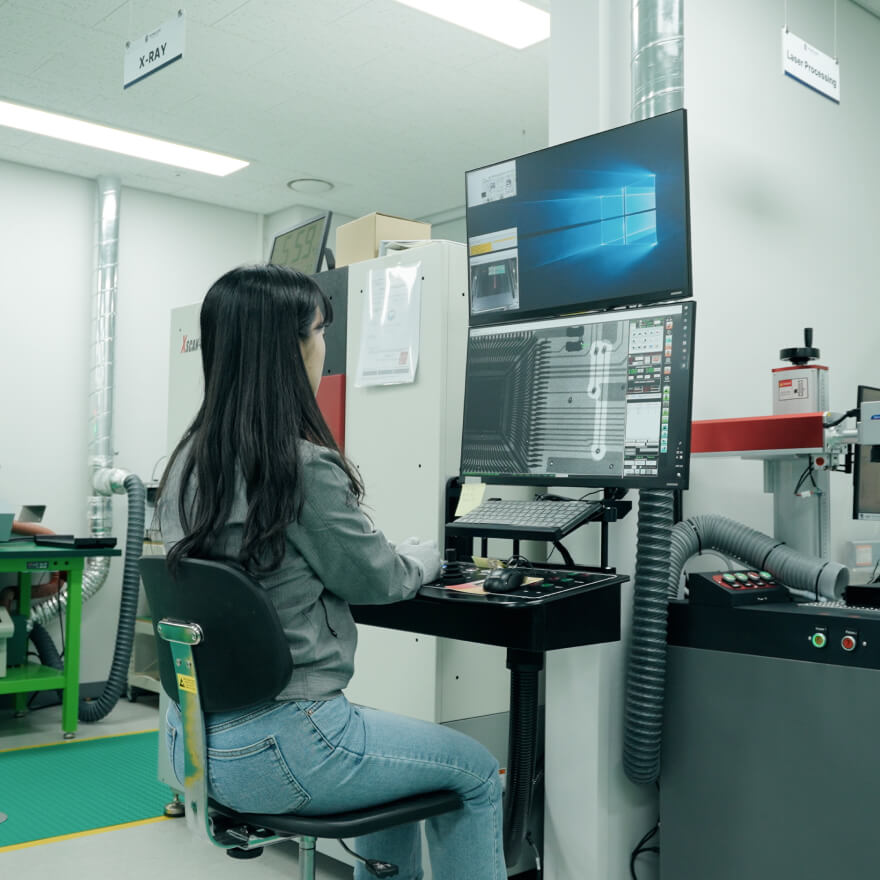

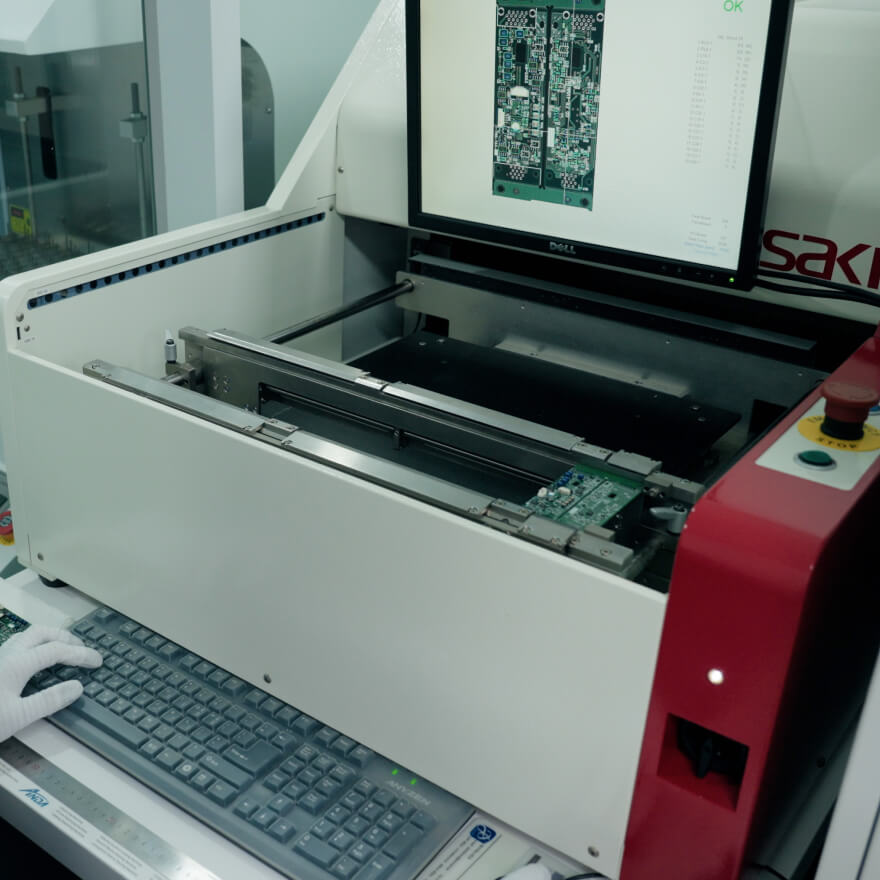

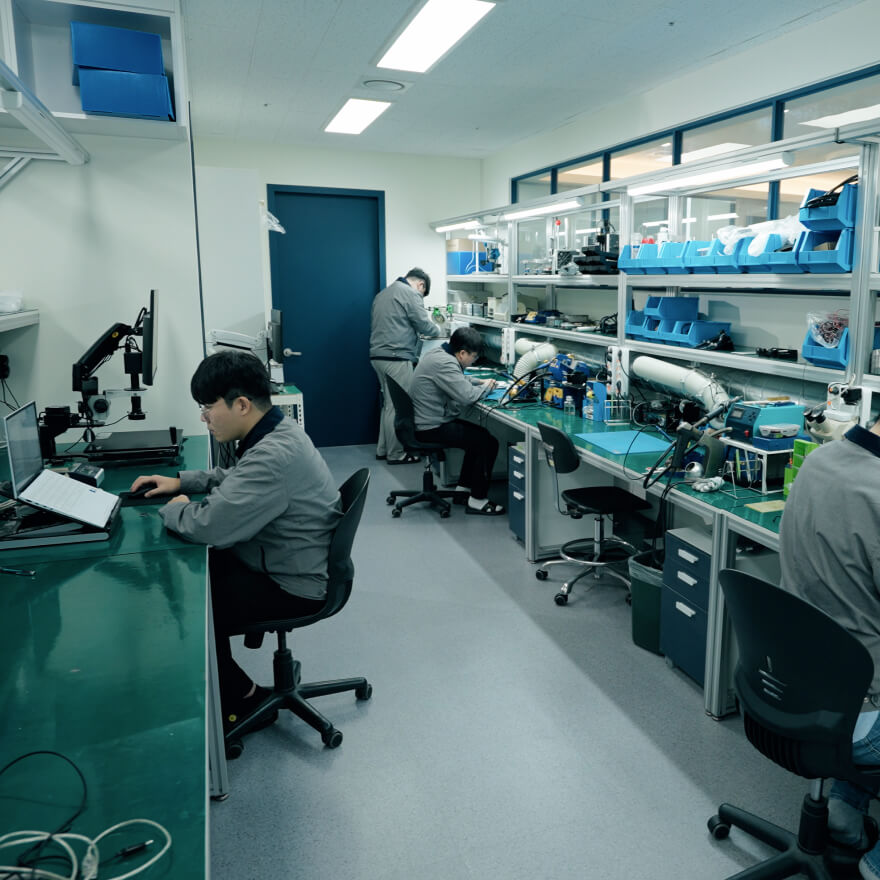

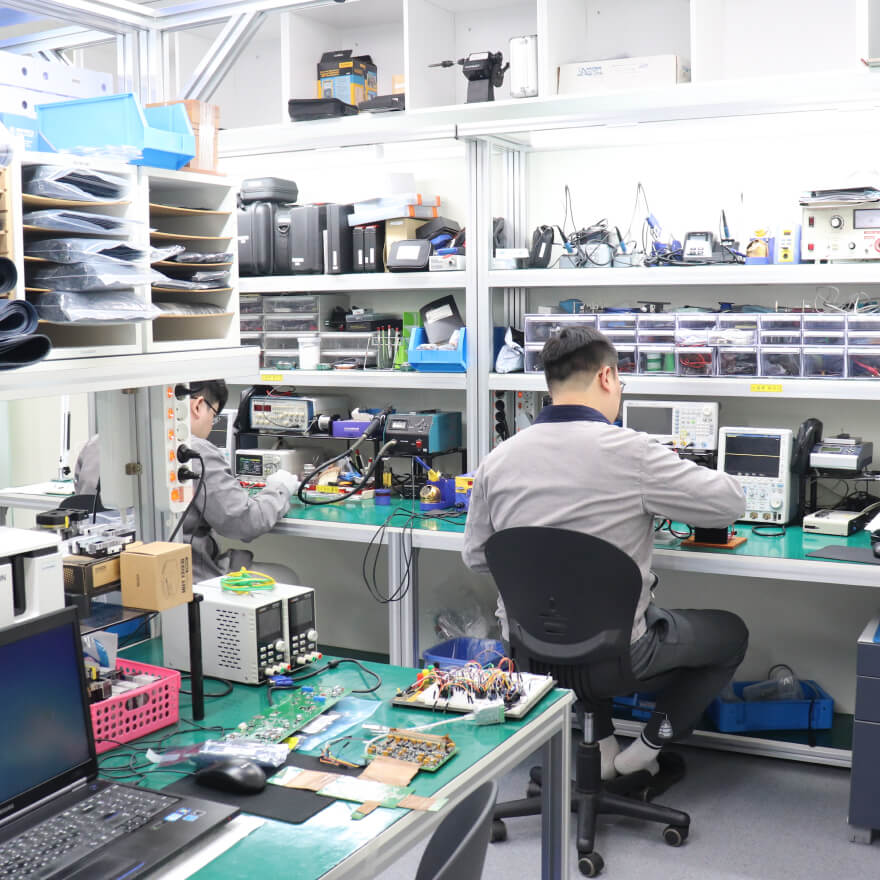

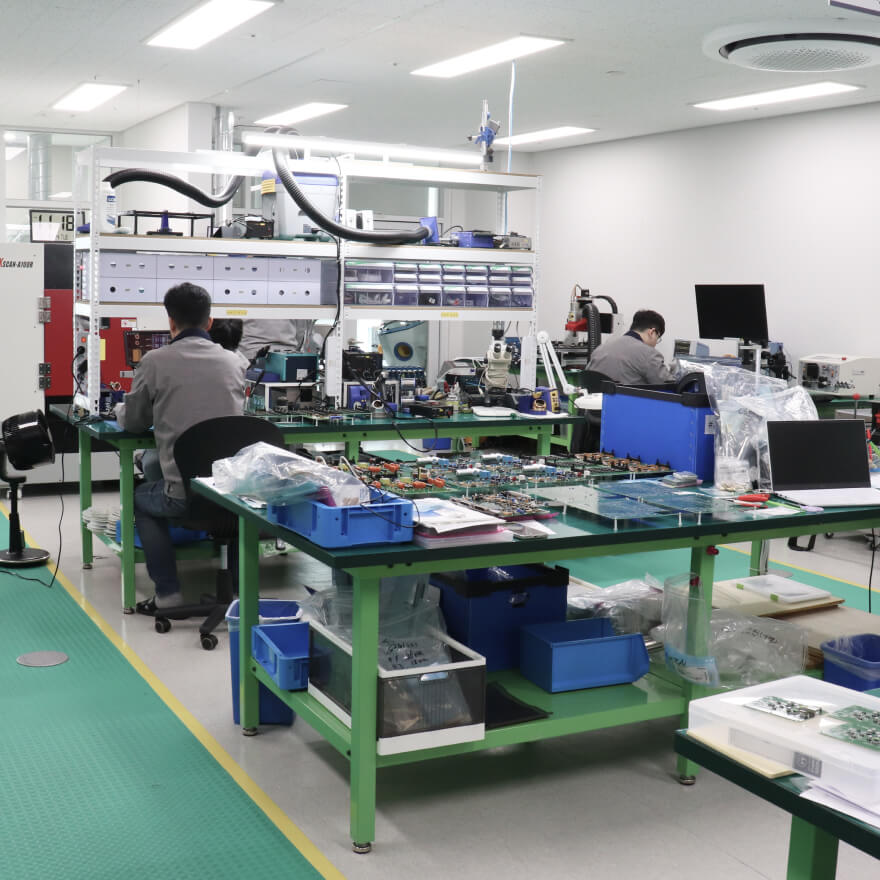

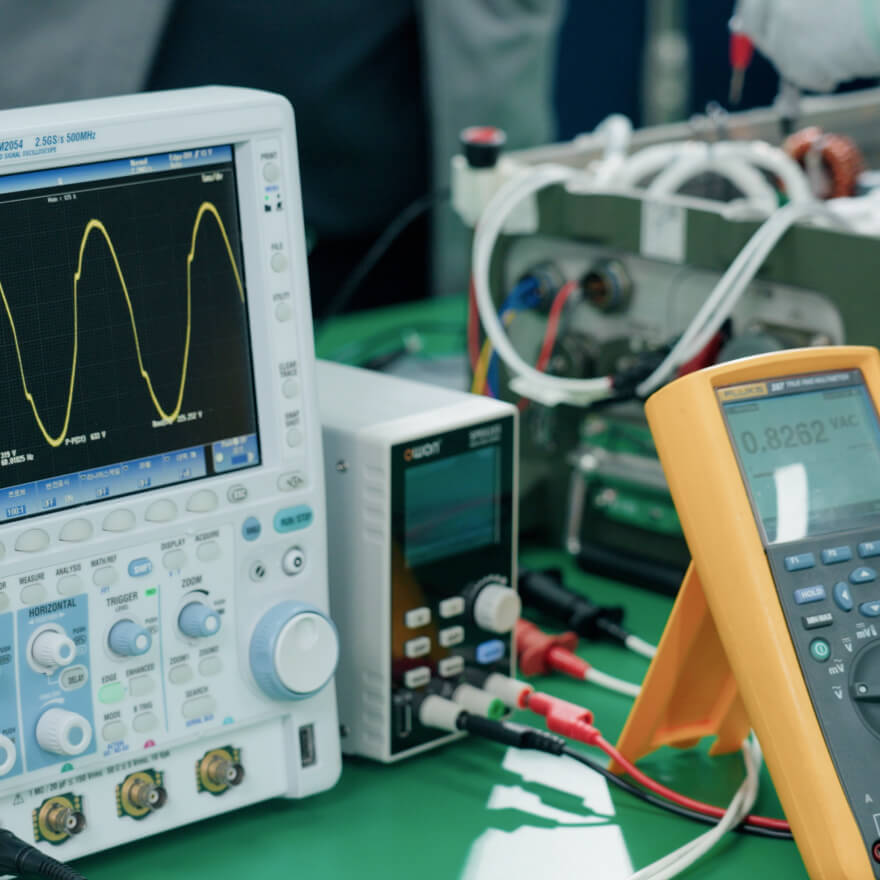

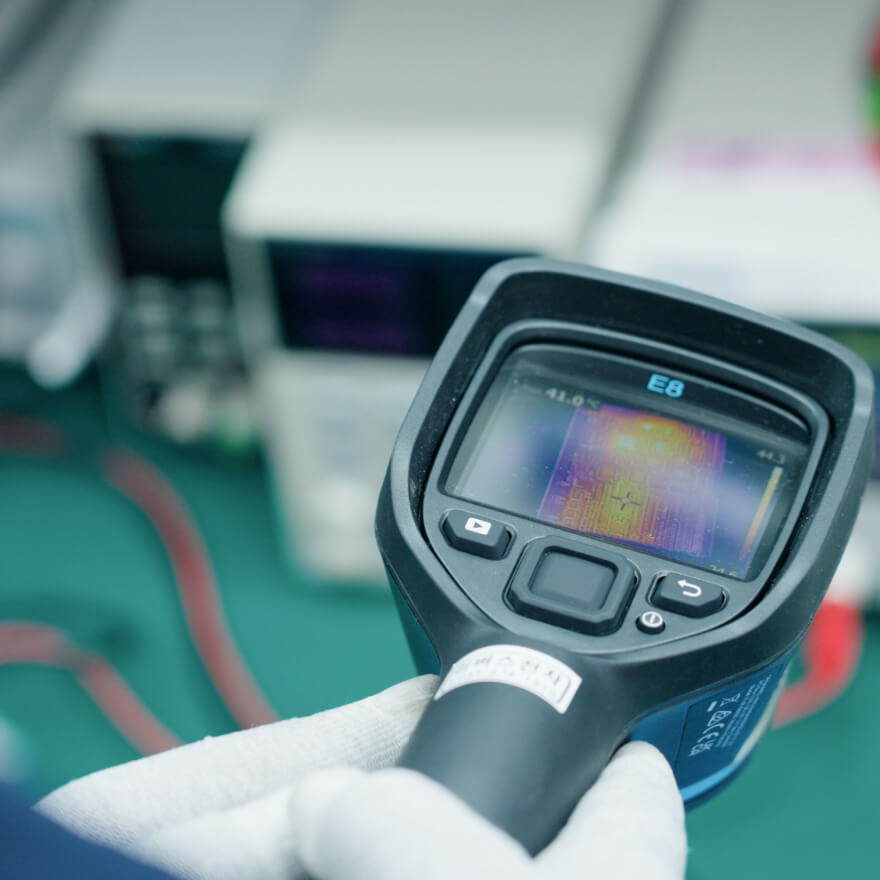

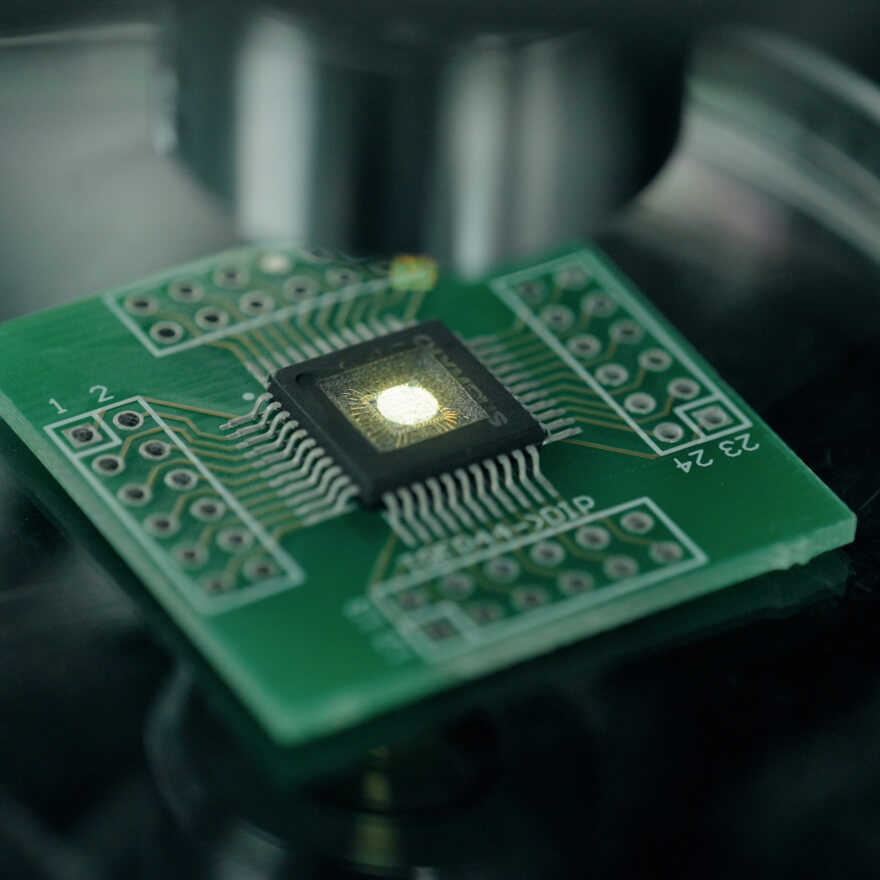

設備現況
多品種少量生産に最適化された
SMT・検査設備
ラインを備える
リバースエレクトロニクスは、
短納期・合理的な価格・
信頼できる品質により、
最高の製品を提供します。
